Cầu trục - Thiết bị nâng hạ trong nghành xây dựng

10:11 Unknown No comments

Cầu trục (tiếng Anh: Overhead crane) là một loại thiết bị đảm bảo các thao tác nâng-hạ-di chuyển hàng hóa trong nhà xưởng. Nó rất tiện dụng và có hiệu quả cao trong quá trình bốc xếp hàng hóa, với sức nâng từ 1 đến 500 tấn, vận hành chủ yếu bằng các động cơ điện nên được dùng rộng rãi trong các nhà máy sản xuất công nghiệp.

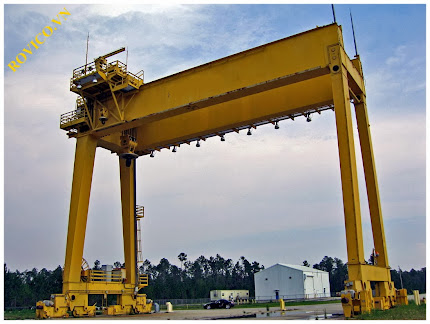

Cổng trục 2 dầm

Phân loại:

Hiện nay có các cách phân loại cầu trục như sau:

1. Theo cách dẫn động các cơ cấu

- Cầu trục dẫn động bằng tay: Các cơ cấu được dẫn động bằng hệ thống tời kéo tay (hệ thống đĩa xích kéo tay...)

- Cầu trục dẫn động bằng điện: Các cơ cấu được dẫn động cơ điện (Palăng...)

2. Theo kiểu dáng kết cấu thép

- Cầu trục 1 dầm

- Cầu trục 2 dầm

3. Theo phạm vi phục vụ

Hiện cách phân loại này rất đa dạng nó được gọi tên theo mục đích cẩu hàng như:

- Cầu trục luyện kim: Cầu trục làm việc trong các phân xưởng luyên kim có nhiệt độ rất cao

- Cầu trục gầu ngoạm: Cầu trục có móc cẩu dạng gầu ngoạm chuyên dụng để bốc vật liệu rời (than, cát...)

- Cầu trục mâm từ: Cầu trục có móc cẩu là các cụm nam châm điện chuyên dùng để bốc thép tấm.v.v.

Các cơ cấu chính của cầu trục

1. Cơ cấu nâng hạ

Thường dùng là các Palăng như sau:


- Palăng xích
  • Palăng xích kéo tay
  • Palăng xích điện

- Palăng cáp
  • Palăng cáp điện 1 dầm
  • Palăng cáp điện 2 dầm
2. Cơ cấu di chuyển

- Thường dùng cụm bánh xe di chuyển được dẫn động bằng động cơ điện

- Tủ điện điều khiển
  • Được lắp ráp từ các thiết bị điện đóng cắt (Contactor, aptomat...)
- Đường cấp điện palăng
  • Đường cấp điện palăng dạng sâu đo gồm dây điện treo trên cac cụm con lăn, các cụm con lăn này trượt trên máng thép chữ C.
- Đường cấp điện cầu trục
  • Hiện nay thường dùng cấp điện kiểu thanh dẫn điện dạng ray chạy dọc nhà xưởng. Để lấy điện vào cầu trục dùng bộ chổi lấy điện bằng than chì tỳ trên các thanh ray này.
